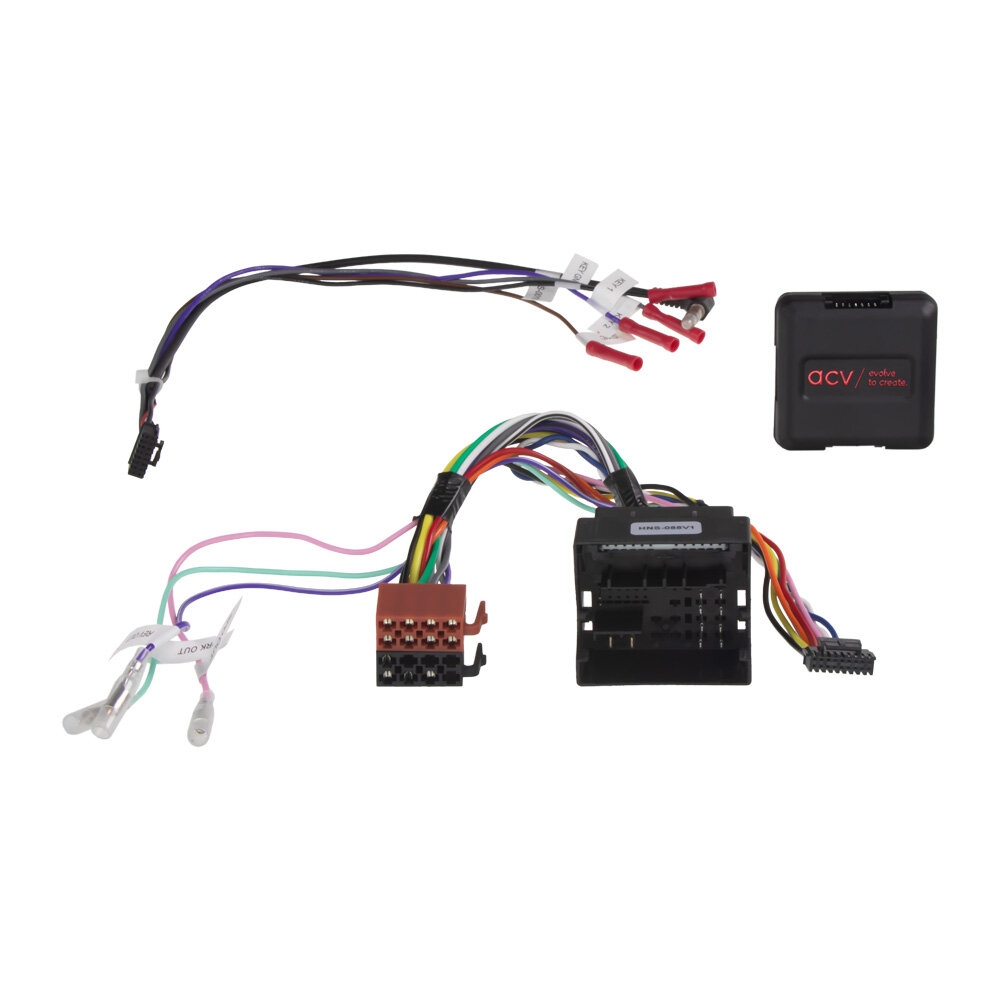

Adaptér z volantu pro VW 2015- s MIB-PQ 52xvw015

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Volkswagen s multimediálním systémem MIB-PQ s Fakra konektorem. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, ruční brzda a rychlostní signál.

V závislosti na vybavení vozidla a rozsahu funkcí a softwaru dodatečně montované jednotky mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.

Porovnejte zobrazené konektory kabelového svazku s konektory ve vašem vozidle a ujistěte se, že jsou opticky i technicky kompatibilní.

Zkontrolujte, zda byla původně nainstalována jedna z uvedených OEM hlavních jednotek.

Před finální montáží zkontrolujte také funkčnost vozidla, nastavení vozidla a funkčnost SWC.

Poznámky:

• konektor CAN Bus: 52 Pin Quadlock VAG

• konektor: OEM SWC > 3,5mm Jack / volný vodič

• vozidla Seat / Škoda / VW se systémem MIB-PQ

• vozidla Seat Mii (AA) / Škoda Citigo (iv) (AA) / VW UP! (AA) - monitor na palubní desce není podporován

• nastavení vozidla není podporováno

• E-Call není podporován

• nastavení dip přepínače pro výrobce dodatečně montovaného zařízení (viz manuál)

K dispozici jsou následující signály:

• červená: +12 V svorkovnice zapalování 15

• oranžová: +12 V svorkovnice osvětlení 58

• fialová/bílá: +12 V signál zpátečky

• růžová: signál pulzní rychlosti

• zelená: GND signál parkovací brzdy

zatížitelnost výstupů: max. 250 mA

požadavek na proud více než 250 mA: 1 relé - odpor cívky min. 75 Ω / 2 relé - odpor cívky min. 150 Ω

Reimportovaná vozidla nebo vozidla s odlišným softwarem mohou být funkčně nekompatibilní

Podrobná kompatibilita:

• Seat Alhambra II (7N) 06/2016 - 08/2019

• Seat Mii (AA) 05/2017 - 06/2019

• Seat Mii (AA) 01/2020 - 02/2021

• Skoda Citigo (AA) 05/2017 - 06/2019*

• Skoda Citigo iv (AA) 01/202 - 08/2021*

• VW Amarok (2H) 09/2016 - 07/2020**

• VW Beetle (16) 06/2016 - 03/2018

• VW Caddy IV (DU) 06/2015 - 09/2020

• VW Crafter II (SY/SZ) 03/2017 - 2024

• VW Grand California (SY/SZ) 03/2019 - 2024

• VW Sharan II (7N) 07/2015 - 10/2021

• VW Tiguan II (5N) 05/2016 - 05/2021

• VW T6 (7HC) 07/2015 - 08/2019***

• VW UP! (AA) 07/2016 - 12/2022****

• VW e-UP! (AA) 08/2016 - 08-2023****

*vozidla s LG Anatel L169SK2 OEM HU

**vozidla s kombinovaným HU a CD v palubní desce

***vozidla bez Composition Audio MIB Entry OEM HU s předním AUX/SD/USB

****vozidla bez OEM zesilovače
