Správné elektrické zapojení zásuvky tažného zařízení je nezbytné pro bezpečný provoz přívěsu, obytného vozu nebo nosiče. Tento článek přehledně popisuje rozdíly mezi 7pólovou a 13pólovou zásuvkou, uvádí funkce jednotlivých pinů a dává praktické montážní doporučení.
Jaké typy zásuvek se používají a proč
7pólová zásuvka (ISO 1724) je standardní volba pro přívěsy a nosiče kol — přenáší základní světelné funkce. 13pólová zásuvka (ISO 11446) nabízí navíc napájecí okruhy (trvalé napětí, napětí po klíčku) a další vedení vhodné pro karavany nebo vybavené přívěsy.

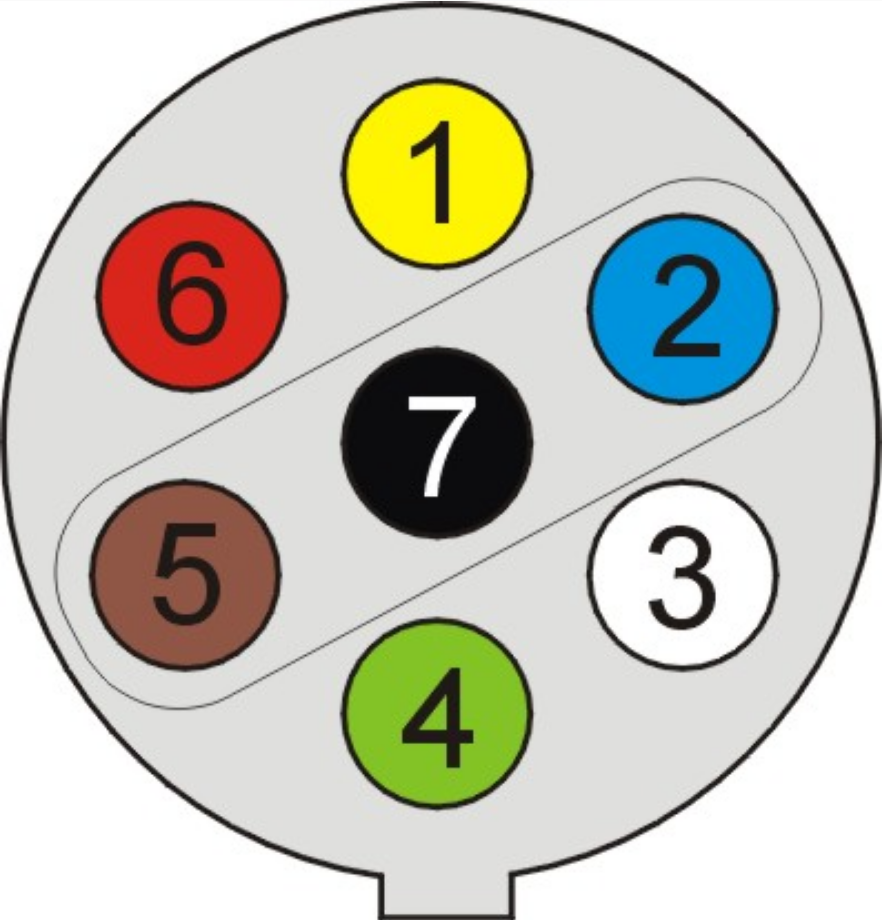

Schéma zapojení 7-pólové zásuvky
Levý směrový ukazatel (blinkr) (L)
Zadní mlhové světlo (52)
Zem (kostra) (31)
Pravý směrový ukazatel (blinkr). (R)
Pravé obrysové světlo (58R)
Brzdové světlo (54)
Levé obrysové světlo. (58L)

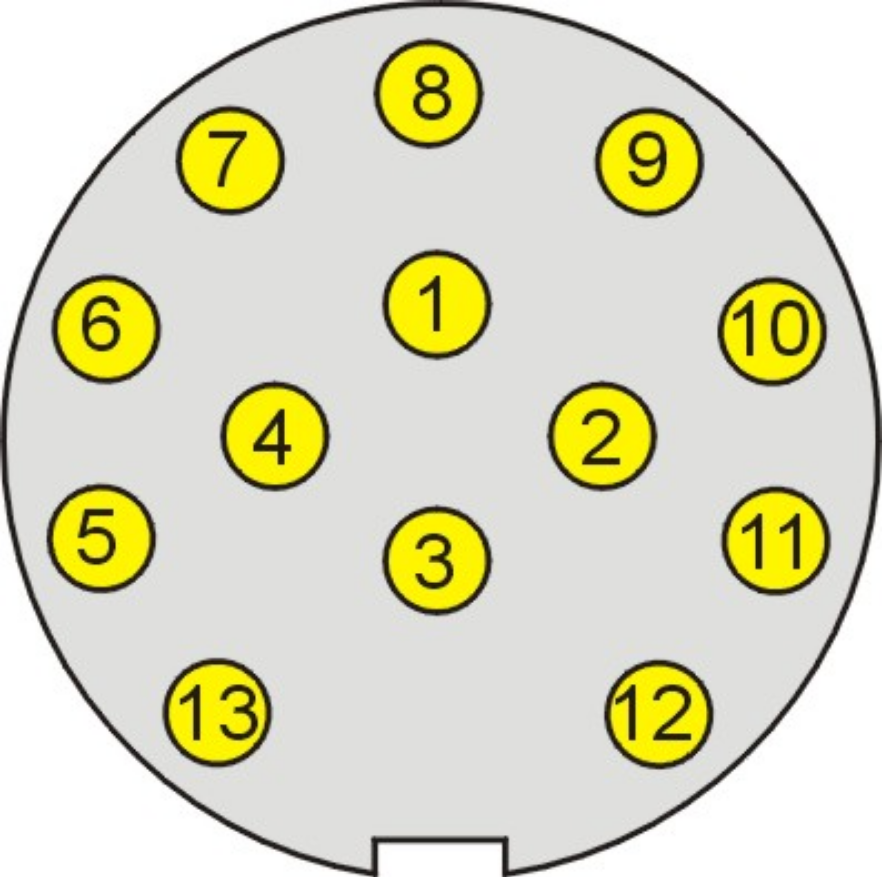

Schéma zapojení 13-pólové zásuvky
13pólová zásuvka rozšiřuje funkcionalitu o samostatné napájecí větve a řadu dalších signálů. Níže je přehled běžného přiřazení pinů (označení se může lišit podle výrobce, proto vždy kontrolujte dokumentaci).
| Pin | Funkce |
|---|---|
| 1 | Levé směrové světlo (L) |
| 2 | Mlhové světlo (52a) |
| 3 | Zem (kostra) (31) |
| 4 | Pravé směrové světlo (R) |
| 5 | Pravé obrysové světlo (58R) |
| 6 | Brzdové světlo (54) |
| 7 | Levé obrysové světlo (58L) |
| 8 | Couvací světlo |
| 9 | Stálé napětí pro přívěs (30) |
| 10 | Napětí po zapnutí klíčku (15) |
| 11 | Kostra vozu (-pól) pro kontakt 10 (31) |
| 12 | Konektor pro rozpoznání přívěsu pro řídící jednotku vozu |
| 13 | Kostra vozu (-pól) pro kontakt 9 a 12 (31) |
Praktické tipy pro montáž
- Bezpečnost na prvním místě: odpojte autobaterii před prací na elektroinstalaci.
- Kvalitní kabely: pro napájecí větve používejte vodiče minimálně 2,5 mm², u hlavního přívodu 4 mm² dle potřeby.
- Používejte relé a pojistky: zapojení trvalého napětí a napětí po klíčku chraňte pojistkami a spínejte přes relé, aby nedocházelo k přetížení a vybíjení akumulátoru.
- Ochrana proti vlhkosti: montujte zásuvku tak, aby směrem dolů nezatékalo; použijte těsnicí krytky a kvalitní konektory.
- CAN-BUS vozidla: u novějších vozů je často nutné použít CAN-BUS adaptér nebo dekodér, aby instalace nezpůsobila chybové hlášky na palubě.
- Testování: po připojení vždy otestujte všechny funkce přívěsu (blinkry, brzdová světla, obrysová světla, couvací světlo) před provozem na silnici.
Adaptéry a převodníky
Pokud má vozidlo jednu verzi zásuvky a přívěs druhou (např. auto 7 pólů a přívěs 13 pólů), lze použít adaptéry 7→13 nebo 13→7. Adaptéry přenášejí pouze kompatibilní funkce — např. 7→13 nebude poskytovat trvalé napětí nebo napájení příslušenství, pokud to originální 7pólová instalace neumožňuje.
Časté chyby a jak se jim vyhnout
- Nedostatečný průřez vodičů → zahřívání a pokles napětí. Řešení: použít silnější vodič a správnou pojistku.
- Chybné propojení zemnění → poruchy světel. Řešení: zkontrolovat pevné a čisté připojení na karoserii.
- Neodizolované spoje → koroze. Řešení: použít smršťovací bužírky a voděodolné konektory.
- Zapojení bez relé pro trvalé napětí → vybíjení autobaterie. Řešení: montáž relé a pojistky blízko baterie.
Kde koupit kabeláž a adaptéry
V naší nabídce najdete hotové kabelové svazky, zásuvky a adaptéry vhodné pro většinu osobních i užitkových vozidel. Prohlédněte si sortiment a vyberte komponenty vhodné pro vaše konkrétní použití:
Zásuvky tažných zařízení a adaptéry
Závěr
Volba mezi 7pólovou a 13pólovou zásuvkou závisí na tom, jaké funkce od přívěsu očekáváte. Pro běžné přívěsy postačí 7pólová zásuvka; pro obytné přívěsy, karavany nebo pokud potřebujete trvalé napájení či couvací osvětlení, je vhodná 13pólová zásuvka. Při montáži dodržujte bezpečnostní postupy, používejte pojistky a relé a v případě nejistoty využijte odbornou pomoc.
