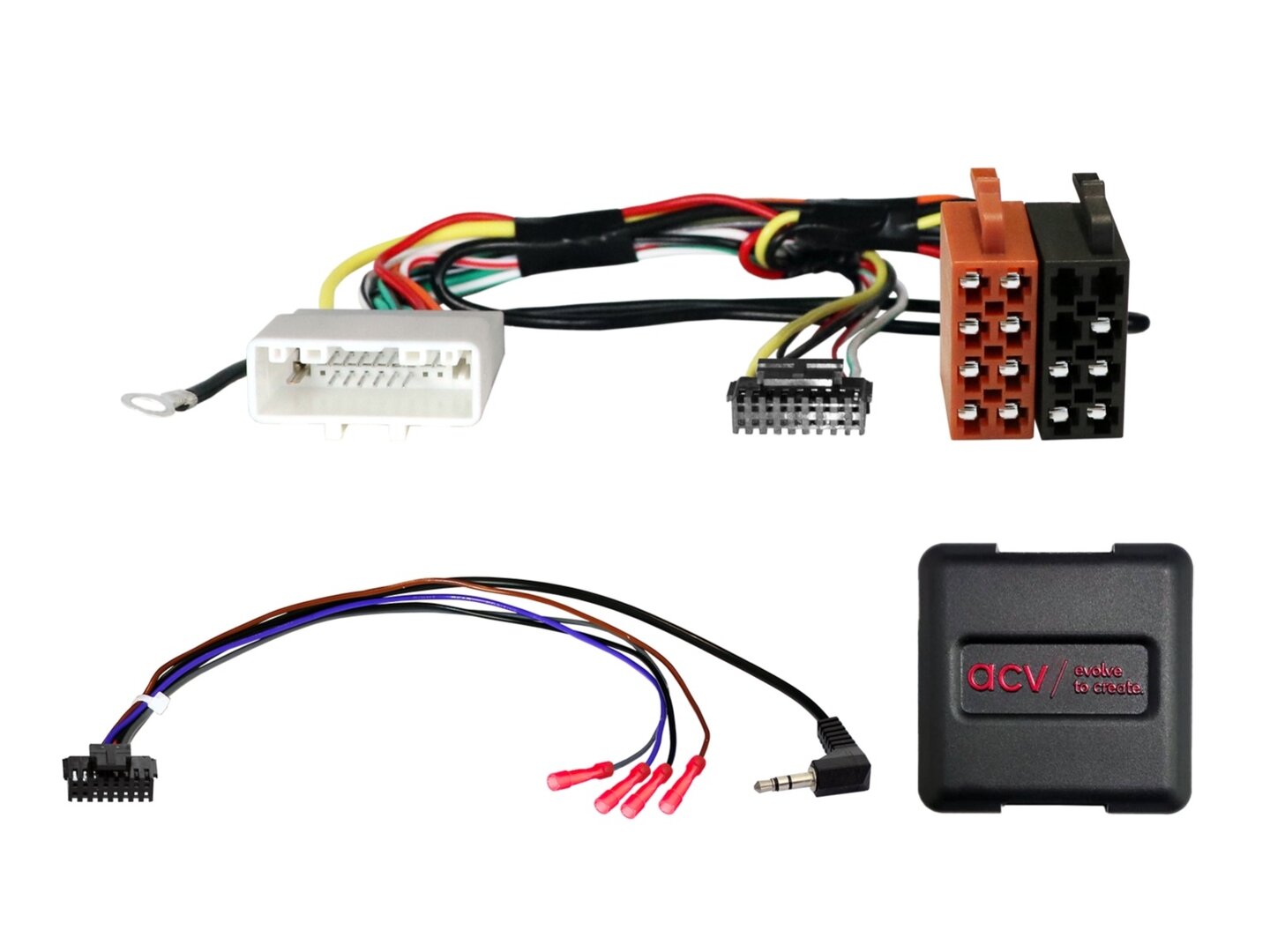

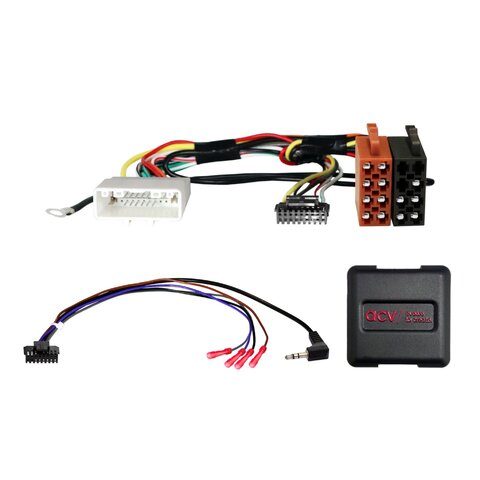

Adaptér z volantu pro Nissan X-trail 2009-, Qashgai 2007-, Micra 52xns001

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Nissan s OEM autorádiem (Blaupunkt/Clarion/Bosch).

V závislosti na výbavě vozidla a rozsahu funkcí a softwaru dodatečně montované HU mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.

Porovnejte zobrazené konektory kabelového svazku s konektory ve vašem vozidle a ujistěte se, že jsou opticky i technicky kompatibilní.

Zkontrolujte, zda nebyla původně nainstalována jedna z uvedených originálních hlavních jednotek.

Před finální montáží zkontrolujte také funkčnost vozidla, nastavení vozidla a funkčnost SWC.

Poznámky:

• analogový typ ovládání

• konektor: 20-pinový Nissan

• konektor: OEM SWC > 3,5 mm Jack / volný vodič

• vozidla s Blaupunkt / Bosch / Clarion OEM HU

• vozidla s 6 funkcemi SWC kromě funkce I / zpět

• vozidla s OEM zesilovačem*

• vozidla bez OEM zesilovače

• černý vodič: GND svorka 31

• nastavení DIP přepínače pro výrobce dodatečně montovaného zařízení (viz návod)

K dispozici jsou následující signály:

• SWC (ovádání)

• *+ 12 V Amp remote Pin 2 vedle + 12 V trvalého napětí > zkontrolujte pomocí OEM HU měřením

• *aktivní systémový adaptér různých vozidel ISO>ISO: 27005

Reimportovaná vozidla nebo vozidla s odlišným softwarem mohou být z hlediska funkcí nekompatibilní.

Podrobná kompatibilita:

Nissan Micra (K12) 10 / 2007 - 09 / 2010

Nissan Micra C+C (K12) 11 / 2005 - 03 / 2009

Nissan Micra (K13) 09 / 2013 - 02 / 2017

Nissan Navara (D40) 04 / 2010 - 08 / 2015

Nissan NV200 (M20M) 07 / 2016 - 08 / 2022

Nissan NV200 electro (M20) 04 / 2018 - 08 / 2022

Nissan Pathfinder (R51) 04 / 2010 - 2013

Nissan Qashqai (J10) 02 / 2007 - 0 2 /2010

Nissan Qashqai (J10) 03 / 2010 - 10 / 2014

Nissan X-Trail (T31) 10 / 2010 - 06 / 2014
