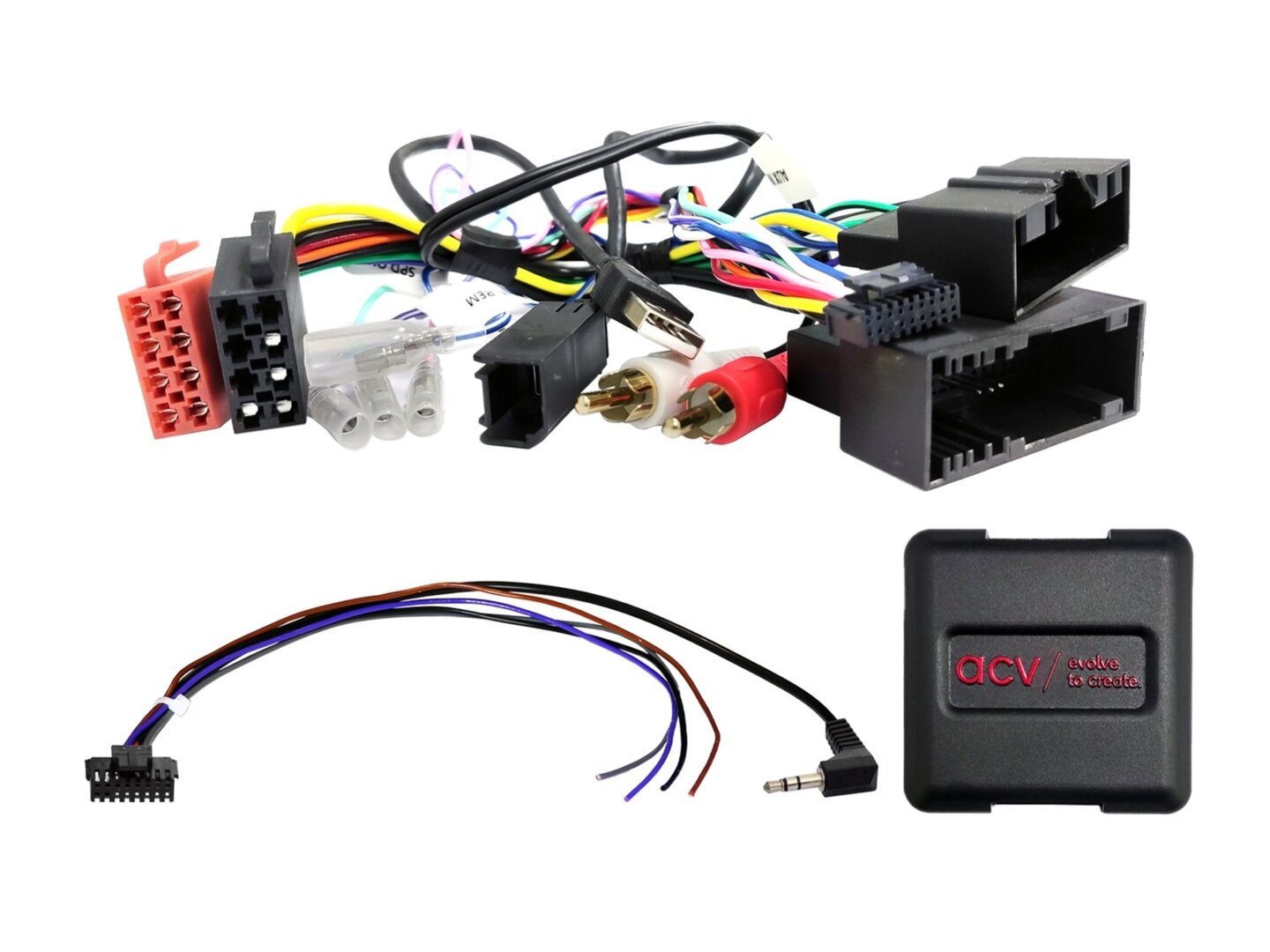

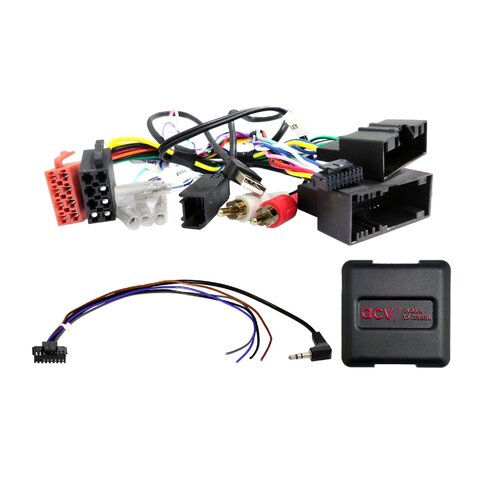

Adaptér z volantu pro Ford Ranger, Transit 2015- 52xfo018

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Ford s OEM autorádiem. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.

Podrobná kompatibilita:

• Ford Everest 2015 - 2020

• Ford Ranger (2AB) 01/2016 - 01/2019

• Ford Ranger (2AB) 01/2019 - 2021

• Ford Transit Custom (FAC/FAD) 06/2016 - 01/2018*/**

• Ford Transit (V363) (FCA/FAD) 06/2016 - 06/2019*/***

Poznámky:

• CAN sběrnice

• konektor: 24pinový konektor Ford

• konektor: OEM SWC > 3,5mm jack / volný vodič

• konektor: OEM AUX > RCA červený/bílý

• konektor: OEM USB > USB-A

• vozidla s tlačítkem OK a/nebo hlasovým ovládáním

• vozidla s OEM displejem

• vozidla s funkcí SYNC nejsou podporována

• nastavení data/času není podporováno

• nastavení vozidla není podporováno

• nastavení DIP přepínačů pro výrobce dodatečně montovaného zařízení (viz návod)

K dispozici jsou následující signály:

• Reimportovaná vozidla nebo vozidla s odlišným softwarem mohou být funkčně nekompatibilní.

• červená: +12 V svěrka zapalování 15

• oranžová: +12 V svěrka osvětlení 58

• fialová/bílá: +12 V signál zpátečky

• růžová: signál pulzní rychlosti

• zelená: GND signál parkovací brzdy

• výstupy zatížitelnosti: max. 250 mA

• Proudová spotřeba více než 250 mA:

• 1 relé odpor cívky min. 75 Ohm.

• 2 relé cívka odpor 150 Ohm min.

SWC

*OEM USB/AUX není podporováno

**vozidla s Euro 6

**vozidla s Euro 5 > položka: 42xfo008

**vozidla bez OEM displeje > položka: 42xfo015

***Instalace OEM displeje není podporována rádiovým panelem: OEM displej musí zůstat připojený
