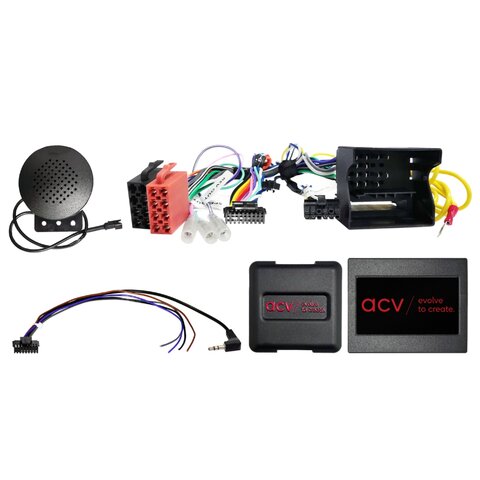

Adaptér z volantu pro BMW/Mini 40Pin Most CAN/PDC 52xbm009

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů BMW/Mini s 40-pinovým MOST konektorem a CAN/PDC (OEM parkovacímy senzory).

V závislosti na vybavení vozidla a rozsahu funkcí a softwaru dodatečně montovaného autorádia mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.

Porovnejte vyobrazené konektory kabelového svazku s konektory ve vašem voze a ujistěte se, že opticky a technicky odpovídají.

Zkontrolujte, zda byla původně nainstalována některá z uvedených hlavních jednotek OEM.

Před konečnou montáží zkontrolujte také funkčnost vozidla, nastavení vozidla a funkčnost SWC (ovládání z volantu).

Poznámky:

• připojení: CAN Bus

• konektor: 40pinový Quadlock BMW

• konektor: OEM SWC > 3,5mm Jack / volný vodič

• konektor: +12V trvalý proud žlutý vodič

• vozidla bez iDrive

• vozidla bez OEM zesilovače MOST

• vozidla s OEM zesilovačem MOST: použijte položku: 52xbm012

• Podpora PDC / akustické signalizace OEM

• nastavení DIP přepínačů pro výrobce dodatečně instalovaného zařízení (viz manuál)

Jsou k dispozici následující signály:

• červený vodič: +12V svorka zapalování 15

• oranžový vodič: +12V svorka osvětlení 58

• fialový/bílý vodič: +12V signál zpátečky

• růžový vodič: signál rychlostního impulsu

• zelený vodič: signál parkovací brzdy GND

• zatížitelnost výstupů: max. 250 mA

• požadovaný proud více než 250 mA:

Odpor cívky 1 relé min. 75 Ohmů

Odpor cívky 2 relé min. 150 Ohmů

Podrobná kompatibilita:

BMW 1 series (E81/E82/E87/E88) 03/2004 - 10/2013*

BMW 3 series (E90/E91/E92/E93) 03/2005 - 10/2013*

BMW 5 series (E60/E61) 07/2003 - 07/2010*

BMW 6 series (E63/E64) 09/2004 - 11/2010

BMW 7 series (E65/E66) 08/2001 - 11/2008

BMW X1 (E84) 10/2009 - 06/2015

BMW X5 (E70) 03/2007 - 09/2013*

BMW X6 (E71/E72) 05/2008 - 06/2014*

BMW Z4 (E89) 05/2009 - 08/2016

BMW Mini (R55/R56/R57/R58/R59) 11/2006 - 05/2015**

Reimportovaná vozidla nebo vozidla s odlišným softwarem mohou být funkčně nekompatibilní.

*vozidla s originálním zesilovačem MOST SWC BMW řady 1/3/5/X5/X6 40pinový zesilovač Quadlock MOST > položka: 42xbm012

**OEM displej tachometru není podporován
